Солнечная электростанция на дом своими руками

Стоимость солнечных панелей ежедневно снижается. Приобретение или самостоятельная сборка и установка автономных солнечных систем стали доступными для простых потребителей. Мы решили создать это руководство, чтобы потребители разобрались с нужными компонентами, и смогли собрать солнечную электростанцию для дома своими руками.

С чего начнем?

Для самостоятельного проектирования автономной системы нужны знания основ электротехники и определенные познания в математике. Для сборки самой простой солнечной электростанции потребуется 4 компонента:

1. Солнечная батарея (PV панель);
2. Контроллер заряда;
3. Инвертор;
4. Аккумулятор.

Кроме вышеуказанных компонентов, потребуется медный кабель, коннекторы, устройства защиты и кое-какая мелочевка. Дальше мы пошагово объясним, как можно выбрать компоненты именно под ваши потребности.

Особенности монтажа

Установка солнечных батарей – процесс технически несложный, но весьма ответственный. Площадь и вес мощных панелей достаточно большие, поэтому им требуется надежное крепление с помощью направляющих и специальных крепежных элементов. Кроме этого на крыше необходимо предусмотреть возможность легкого доступа к батареям для очистки от пыли и снега.

От величины угла, под которым солнечные лучи падают на фотоэлементы, напрямую зависит выработка энергии. Поэтому солнечные батареи не фиксируют в одном положении, а монтируют на поворотных устройствах.

Рекомендуемые углы наклона солнечных батарей

Существует два основных позиции гелиопанелей: летняя и зимняя. Меняя угол наклона, от солнечной станции получают максимальный КПД.

Монтаж солнечной электростанции/ батареи инструкция

Научно-технический прогресс не стоит на месте. Люди научились пользоваться силой природы и ее ресурсами, которые полностью бесплатные и не обедняют природу. Использование энергии ветра, воды и солнца – абсолютно безвредно для природы, что делает этот факт особенно ценным. Солнечные батареи – отличный вариант экономии на оплате за коммунальные услуги. Солнечные батареи работают за счет энергии солнца, поглощая солнечный свет, они вырабатывают энергию.

Сборка солнечной электростанции своими руками

Купить гелиоустановку для выработки электричества для дома не составляет никакого труда, на рынке можно найти много различных предложений, но стоимость такого оборудования достаточно высокое. Купить систему доступно далеко не каждому. Есть альтернатива – изготовление гелиоустановки собственноручно.

Сила тока, которую сможет создавать фотоэлемент, будет зависеть от количества попавших на поверхность солнечных элементов. Количество этих элементов напрямую зависит от ряда факторов:

• размера аккумуляторов;
• силы и интенсивности солнечного света;
• длительности использования;
• КПД сооружения;
• температурных показателей.

От размера батареи зависит количество вырабатываемой энергией. Чем больше площадь конструкции, тем больше энергии вырабатывается и тем выше стоимость оборудования.

В зависимости от стоимости и мощности оборудования, солнечные батареи для преобразования солнечной энергии в электричество, разделяются на:

• Конструкции с малой мощностью – мощность данного оборудования сможет обеспечить зарядку планшета и других электронных приборов. Но при высокой стоимости и столь малой мощности, данное оборудование не пользуется высокой популярностью
• Универсальные конструкции – чаще всего приобретаются для использования в походах и кемпингах. Это более мощная конструкция, способная питать несколько электроприборов одновременно.
• Солнечные батареи – плоские фотопластины, крепящиеся на специальной основе. Устанавливаются на крышах домов и благодаря сложному устройству, позволяют полностью покрывать все потребности в электрической энергии.

Электростанция на солнечных батареях своими руками

Уже перестают быть редкостью и диковинкой солнечные электростанции в быту. Данная конструкция повышает комфортность проживания, обеспечивает независимость от работы коммунальных служб. При запасе базовых знаний в электротехнике, можно сделать солнечную электростанцию собственноручно и при этом сэкономить ощутимые деньги. Различают три вида солнечных электростанций:

• автономные;
• сетевые;
• комбинированные.

Для обеспечения дома электроэнергией автономная солнечная электростанция считается наиболее оптимальным вариантом.

Любая солнечная электростанция, продуцирующая переменный ток, состоит из четырех основных компонентов:

• Фотомодули – количество и площадь фотоэлементов определяется в зависимости от потребностей дома и солнечной активности в конкретной географической местности. Смонтировать модули можно собственными силами, купить придется только кремниевые фотоячейки или купить гелиоблоки, при условии, что размеры блоков совпадают со всеми требованиями.
• Аккумуляторные батареи – нужны для предотвращения перебоев с подачей электроэнергии. В непогоду и пасмурные дни аккумуляторы смогут поддержать подачу электричества в дни без солнца.
• Контроллеры – своего рода «часовые», контролирующие аккумуляторы от чрезмерной зарядки. Когда батарея будет полностью заряжена, они понизят ток, вырабатываемый солнечной батареей до той величины, которая необходима для поддержания саморазряда. В самодельной установке данное оборудование необходимо для продления срока эксплуатации.
• Инверторы – специальные приборы, преобразующие постоянный ток в переменный, который питает всю технику в доме. В частной солнечной электростанции речь идет о синусоидальных батареях. Данный вариант дешевле и подходит для домашнего использования. При переизбытке электроэнергии инверторы выступают связующим звеном между домашней и коммунальной энергетической системой. Они перенаправляют избыток электричества в общую сеть.
• Кабели – им отводится важная роль. Все уличные кабеля должны быть высокого качества и устойчивости к непогоде и перепадам температур. Для уменьшения энергетических потерь рекомендуется короткий путь и специальное сечение, не меньше четырех миллиметров.

Схема сборки солнечной электростанции

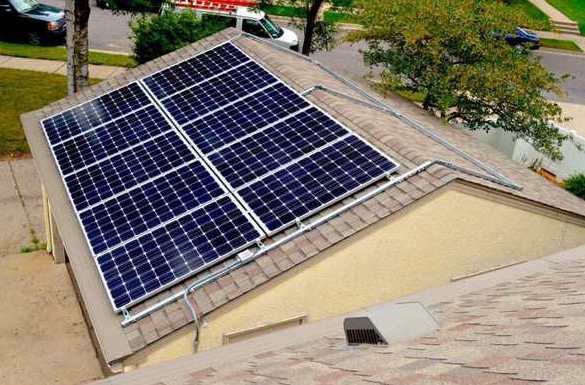

Солнечные модули следует установить на крыше дома. Располагается конструкция в соответствии с инструкцией: расположение под прямым углом к падающему свету, угол отклонения не должен быть больше, чем пятнадцать градусов. При условии, что планируется круглогодичное использование гелиоустановки, батареи располагаются под углом +15 градусов к географической широте. Если используется батарея только в летний период – требуется придерживаться угла наклона – минус пятнадцать градусов к широте. Попросить помочь расположить солнечные батареи правильно, можно человека, который компетентен в данном вопросе. Устанавливаются батареи друг над другом с учетом того, как будет ложится тень, чтобы не перекрывать доступ солнца.

Остальные составляющие конструкции рекомендуется устанавливать отдельно, в специально отведенного для этого помещении. Это поможет избежать энергопотери, да и вся система станет работать намного эффективнее.

При расположении панелей в несколько рядов, между приборами следует придерживаться определенного расстояния. В таком случае не будет затенения. Закрепляют панели в четырех, а лучше в шести местах. Закрепляются батареи только «родными» фиксаторами, в противном случае не будет никакой гарантии надежного крепления.

Собрать солнечную электростанцию руками

Чтобы сэкономить на установке оборудования, которое бригада специалистов произведет за определенную стоимость, необходимо соблюсти правила и прислушаться к рекомендациям опытных людей. Иначе фото панели не смогут работать с максимально возможной мощностью и материальные затраты на изготовление или приобретение будут напрасными.

Собственноручно изготовленная электростанция солнечной энергии собирается с учетом таких правил:

• Освещенность – панели обязательно должны быть установлены на самом освещенном месте без малейшего затенения. Как правило, это крыша помещения или фасад.
• Направление – установка фото батарей осуществляется с южной стороны крыши, с учетом корректного угла наклона. Южная сторона максимально получают энергию солнца.
• Угол наклона – для результативности и максимальной эффективности работы панелей, необходимо брать во внимание правильный угол наклона по отношению к горизонту. Выше было описано правило выбора угла, но, если такой вариант недоступен к применению, выбирается постоянный угол, равный географической широте.
• Обслуживание – если допускать загрязнение поверхностей солнечных батарей, происходит заметная потеря производительности поверхности панели. Необходимо регулярно очищать поверхность: летом от пыли и листьев, зимой от снега и загрязнений.
• Если батареи устанавливаются на поверхности грунта, то необходимо приподнять конструкцию над землей примерно на полметра.

Но помимо этих нюансов, большую роль во время установки батареи играет тип кровли.

Домашняя солнечная электростанция руками, особенность установки на крыше

От варианта крыши зависит способ расположения батареи. Даже расцветка кровли играет значительную роль. Например, темная крыша сильнее прогревается на солнце и становится причиной перегрева солнечной панели. Если покрытие кровли имеет темную расцветку, в месте расположения батареи необходимо предусмотреть светлую вставку. Если фото панель устанавливается на плоскую кровлю собственными силами, этот процесс не должен вызвать затруднений. Плоская крыша считается самым лучшим вариантом для расположения солнечной батареи. Для установки приобретают опорные рамы для удобного расположения панели под правильным углом. Ухаживать за панелями и чистить их поверхность на плоских крышах намного удобнее.

Скатные крыши требуют немного другого варианта монтажа. На специальных креплениях устанавливаются батареи с учетом материала, из которого изготовлена кровля. К каждому варианту используется свой крепежный материал. Также монтажные технологии отличаются в каждом конкретном случае. Для естественного охлаждения солнечной батареи рекомендуется делать зазор между крышей и оборудованием, это обеспечивает циркуляцию воздушных масс.

Самодельная электростанция на солнечных батареях

Перед началом самостоятельного изготовления солнечной электростанции, необходимо определиться с материалом. Чаще всего в основу фотопанели идет поликристаллический кремний или монокристаллический материал. Поликристаллический материал имеет невысокий коэффициент полезного действия, но панель из такого материала эффективна при любой силе солнца. Что касается монокристаллических веществ, они имеют более высокую производительность, но заметно снижают эффективность при отсутствии солнца в пасмурную погоду. Из-за этого домашние умельцы отдают предпочтение поликристаллам.

Следует учесть такой факт: все фотоячейки покупаются у одного производителя, чтобы исключить ситуации, когда возникают сложности с определением общей мощности или элементы будут иметь различный срок годности. Некоторые предприимчивые мастера покупают наборы на онлайн-аукционах, что означает выгодное приобретение. Помимо перечисленного, необходимо купить проводники, служащие соединительными элементами для гелиоячеек, приспособления для пайки.

Для корпуса панели применяются легкие материалы, наподобие алюминиевых уголков. Дерево также может служить основой для батарей, но учитывая тот факт, что оно будет подвергаться бесконечному отрицательному воздействию, не рекомендуется использовать этот материал. Следует помнить, что на аукционах продаются многие элементы установки, в том числе и готовый корпус. Для внешнего прозрачного покрытия применяют поликарбонат или оргстекло. В идеале, подойдет любой прозрачный материал, не пропускающий инфракрасные лучи, которые ухудшают качество работы системы.

Как собрать солнечную электростанцию для дома

После подготовки всех материалов, можно заняться непосредственно сборкой солнечной электростанции. Сначала спаивают проводники с гелиоячейками. Так как эта процедура довольно трудоемка и сопровождается порчей элементов из-за их хрупкости, рекомендуется приобретение ячеек с припаянными проводниками. Но если товар приобретен отдельно и нуждается в соединении, существует такой алгоритм действия:

• подготовить проводники требуемой длины;
• крайне осторожно переместить проводники в ячейку;
• на место соединения нанести специальное средство – паяльную кислоту и припой;
• не оказывая давления на кристалл, следует припаять проводник.

Процесс пайки – кропотливый и затратный по времени.

Соединять элементы можно по разным схемам: последовательно, параллельно, последовательно, со средней точкой. Это не принципиально, главное, чтобы были шунтирующие диоды, благодаря которым не произойдет разрядка в ночное время. Перед установкой проводятся испытания на ток, напряжение, фиксацию элементов и герметизацию. Можно загерметизировать каждую ячейку специальным средством и запечатать пластиком.

Справиться с такой задачей, как монтаж солнечной электростанции своими руками поможет пошаговая инструкция в видео. Гелиобатареи – это выгодно, доступно и недорого. В результате установки инновационной системы, можно не зависеть от погодных условий, когда пропадает электричество из-за сильного ветра или дождя в результате замыкания или выхода из строя оборудования. Солнечные электростанции – это удобно.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

• Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
• Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
• Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Будет интересно➡ Как произвести измерения при помощи мультиметра

Идеально, если солнечные батареи могут полностью обеспечить дом электроэнергией. Но довольно часто энергия Солнца используется для горячего водоснабжения или же для отопления. Но чтобы выполнить любую из этих целей, необходимо высчитать реальную мощность на квадратный метр и необходимое количество модулей. Мощность солнечного модуля зависит от количества солнечных лучей, которые попадают на поверхность батареи. Чтобы правильно сделать выбор, также следует изучить принцип действия домашней мини-электростанции.
