Теплица из поликарбоната своими руками: чертежи и инструкция

Особенности теплиц из поликарбоната

Среди достоинств теплиц из этого материала стоит отметить:

Долговечность;
Надежность;
Лучше и длительнее удерживает тепло, чем теплица, обтянутая пленкой или стеклянная, при условии качественного материала;

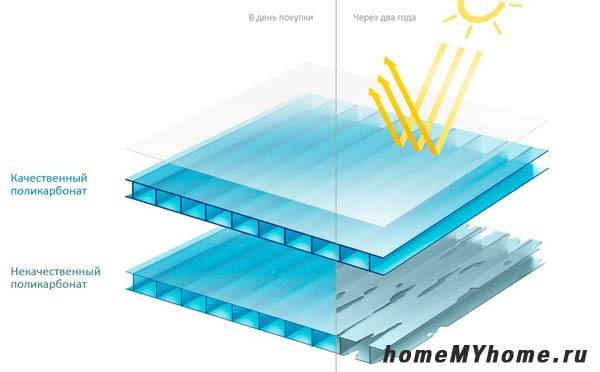

Качественный поликарбонат отлично удерживает тепло

Сохраняет до 92-95% естественного освещения;
Круглогодичная эксплуатация;

Поликарбонат стоек к перепадам температур

Удобство монтажа при выборе несложного каркаса теплицы;
Пожарная безопасность, при воздействии высоких температур поликарбонат плавится, не выделяя вредных веществ;
Эстетический вид.

Как построить парник из поликарбоната своими руками: особенности работы с материалом

Покрытие каркаса поликарбонатом, имеет свои особенности. В первую очередь это касается выбора материала каркаса, а затем уже способов его крепления. Рассмотрим основные аспекты, на которые стоит обращать внимание в процессе строительства.

Для надежного крепления поликарбоната к каркасу используются специальные термошайбы, которые не позволяют влаге попадать внутрь материала

Для строительства теплиц принято использовать поликарбонат толщиной 6 или 8 мм. Но для парника вполне подойдет и более тонкий материал – 4 мм. Конечно, если планируется утепленная конструкция для круглогодичного использования, то лучше отдать предпочтение поликарбонату толщиной 10 мм.

За счет того, что поликарбонат – гибкий материал, раскроить и закрепить его несложно. Однако при покупке стоит обращать внимание на его качество, чтобы в дальнейшем он легко переносил любые температурные давления и не портился под воздействием солнечных лучей и влаги.

Полезный совет! Идеальная температура для работы с поликарбонатом – 10-12ºС. Если этот показатель превышен, материал расширяется. При низкой температуре поликарбонат наоборот, сжимается.

В процессе обустройства крыши, крайне не рекомендуется делать поверхность плоской. Это приведет к тому, что вода и снег будут скапливаться на ее поверхности, провоцируя ненужную нагрузку. Скатные крыши куда более эффективны и продлевают срок службы всей конструкции.

Читайте также:

Описание всех разновидностей швов для ручного и машинного шитья

Схема раскроя листа поликарбоната для парника 4×3×2 м

В процессе самостоятельного изготовления парников и теплиц, поликарбонат чаще всего крепят к каркасу при помощи алюминиевых скоб или серег из пластика. Однако производители не рекомендуют использовать эти методы, акцентируя внимание на том, что это сокращает срок службы материала. Существуют другие методы, о которых можно узнать, просматривая различные материалы на тему возведения парников из поликарбоната своими руками: видео, фото, комментарии.

Как закрепить поликарбонат на каркасе парника при помощи профилей

Основной способ крепления, который рекомендуют использовать производители поликарбоната, предусматривает использование для этой цели профилей. Такое решение позволяет обеспечить готовой конструкции герметичность, а также лучше остальных гарантирует надежность крепления. Конечно, это не слишком дешевый способ, и для его реализации потребуются определенные финансовые затраты, но зато все места соединений будут сделаны качественно.

Для того чтобы закрепить поликарбонат таким способом, необходимо заранее просверлить отверстия под саморезы. Это предотвратит лишнее воздействие на конструкцию и не позволит ее повредить во время монтажа.

Для крепления листов поликарбоната к металлическому каркасу лучше использовать стальные уголки, которые не позволят конструкции расшатываться и деформироваться

Полезный совет! Особое внимание стоит уделить выбору саморезов и термошайб для крепления. Чем большую площадь они будут иметь, тем лучше, так как это позволит сохранить целостность материала и предотвратит образование конденсата.

Как сделать теплицу из поликарбоната своими руками чертежи

Если вы решили собрать теплицу из поликарбоната самостоятельно вам потребуется план конструкции и определённые материалы, со списком которых вы можете ознакомиться далее.

Основные этапы монтажа теплицы

Выбор конструкции

Для начала вам нужно определиться с типом и материалом каркаса для будущей теплицы. Существует огромное множество как типовых решений, так и индивидуальных проектов.

Читайте также:

Делаем самостоятельно бумажных рождественских ангелочков по шаблонам

Виды каркасов теплиц

Особенности различных каркасов с точки зрения садовода

Также немаловажен выбор материала. В строительных магазинах продаются готовые наборы из металлического профиля, которые собираются как конструктор.

Готовый каркас из металла

Статья по теме:

Парник из профильной трубы своими руками. В отдельном обзоре представлена подробная инструкция по проектированию и возведению конструкции из профильной трубы с фото-примерами.

В качестве материала также могут выступать ПВХ трубы. Они отлично поддаются изгибу, легкие и просты в монтаже.

Каркас выполненных из труб ПВХ

Ну и конечно нельзя не отметить древесину, которая также служит отличным каркасом для данных построек, доступна, дешева и позволяет монтировать конструкции различных форм и размеров.

Теплица с деревянным каркасом

Читайте также:

Схемы палантинов

Составление чертежа

Теплица своими руками из поликарбоната, составить чертеж которой не займет много времени, получится большой и удобной, при условии, что будут соблюдены все необходимые правила.

Чертеж классической конструкции домиком

В первую очередь вам нужно определиться с размерами конструкции. Зависеть они будут от площади приусадебного участка, что и в каком количестве вы собираетесь выращивать, ну и, конечно, от стоимости материалов.

План арочной теплицы

Подготовка фундамента

Прочность и надежность теплицы будут зависеть от того, насколько качественный фундамент вы подготовите под нее. Вариантов здесь может быть несколько. Самый распространенный – это деревянное основание. Для его возведения вам понадобится брус, уровень, шуруповерт, лопата, рулетка 7 метров, строительный нож. Необходимо напилить 2 штуки по 3 метра и 2 штуки по 3,85 метра. Собирая коробку из бруса, ставим брус для удобства на узкую часть для дальнейшего удобства монтажа поликарбоната, для того, чтобы он зашел внахлест на брус. Трехметровые брусья должны закрывать торец бруса 3,85 м.

Фундамент из бруса

Но наиболее надежным будет бетонное основание. Если вы собираетесь делать большую теплицу и использовать для каркаса металлический профиль или деревянные бруски, то фундамент из бетона будет необходим ввиду значительного веса всей конструкции. Для монтажа цементного фундамента изготавливаем опалубку, соответственно размерам предполагаемого фундамента. Закидываем ее цементом и даем цементу затвердеть и укрепиться.

Инструкция по возведению бетонного основания

Изготовление каркаса из металлического профиля

Если вы собираетесь сделать каркас самостоятельно, то вам понадобится: металлический профиль: квадратная труба 25 х 25 мм, трубогибочный станок, сварочный аппарат, угловая шлифовальная машинка. А для дальнейшей сборки теплицы: листы поликарбоната, металлические ленты, металлические уголки, саморезы, в том числе кровельные.

Читайте также:

Как избавиться от запаха пота на любимой кожаной куртке

Необходимый инструмент

Вы сможете без труда сделать теплицу из поликарбоната своими руками, чертежи которой готовы. Берем квадратную металлическую трубу 25х25 мм, желательно оцинкованную, прокатываем ее через трубогибочный станок, в результате чего получаем дугу необходимого размера.

Делаем дуги с помощью трубогиба

Нарезаем трубу в размер конструкции и привариваем к ней дуги, шагом 0,65-1,0 м. Изготавливаем 7 дуг: две на торцы, 5 на промежутки.

Чертеж сборки каркаса

С помощью сварочного аппарата монтируем каркас теплицы

Делаем торцы – соединяем концы дуг трехметровой квадратной трубой 25х 25 мм, привариваем дверную коробку и форточки. Либо такой каркас можно купить в специализированном магазине.

Не забываем про двери и окна

Крепление к основанию

Крепление к деревянному основанию

На выставленный ранее деревянный каркас или цементный фундамент устанавливаем нижний каркас теплицы по длинным сторонам фундамента. Крепеж на деревянный фундамент осуществляем саморезами, в соответствующие технологические отверстия, предусмотренные заводом-изготовителем теплиц или просверленные самостоятельно, в случае если вы изготовили каркас сами.

Крепление каркаса при наличии металлического основания

Если же основание вы не готовили, то к деревянному фундаменту крепятся непосредственно дуги каркаса с помощью хомутов.

Крепление дуг к деревянному основанию

Крепление к бетонному основанию

Крепление каркаса к фундаменту из цемента осуществляется с помощью специальных анкерных болтов, либо металлических уголков.

Схема крепления конструкции анкерными болтами

Крепление дуг с помощью металлических уголков

Монтаж поликарбоната

Обшиваем торцы теплицы поликарбонатом на горизонтальной плоскости. Закрепив поликарбонат на торцах, вырезаем двери и две форточки (так как поликарбонат удобно резать на горизонтальной плоскости).

Зашивка торцов поликарбонатом

Устанавливаем готовые торцы. Производим установку фурнитуры: ручки, замки, крючки для фиксации дверей и форточек.

Устанавливаем фурнитуру

Освобождаем листы поликарбоната от защитной пленки, аккуратно закидываем первый лист на каркас, выравниваем его. Выводим 1-3 см поликарбоната за торец, выравниваем край по торцу, крепим кровельными саморезами лист на торцевой дуге.

Схема обшивки каркаса

Монтаж первого листа поликарбоната

Затем берем металлические оцинкованные ленты, закидываем поверх листа, крепим ленты кровельными саморезами, начиная со второй дуги. Закидываем второй лист поликарбоната и устанавливаем оставшиеся ленты. Делаем перетяжку: стяжку лент осуществляем с первого листа со второй дуги, нахлест листов стягивается последним. И вы становитесь счастливым обладателями новой поликарбонатовой теплицы.

Крепление листов оцинкованными лентами

Если теплица из поликарбоната своими руками чертежи которой выполнены по всем стандартам, собрана, то нужно соблюдать следующие рекомендации, чтобы продлить срок действия.

Арочные теплицы

Ниже приведено несколько чертежей арочных теплиц. Составляя собственный, будет полезно опираться на них и использовать в качестве примера. Проектирование полукруглых парников имеет свои интересные особенности.

Арочная теплица

Высота постройки выбирается исходя из высоты гнутого листа поликарбоната. При его стандартных размерах 6х2,1 метра высота небольшой арочной теплицы будет составлять от 1,9 до 2,1 метра. Создавая проект, учитывайте высоту не только в самой высшей точке, но и ближе к краям теплицы.
При составлении чертежа необходимо учитывать тот факт, что потребуется гнутый каркас и обшивка. От вас потребуется вычислить радиус изгиба, который не должен быть меньше минимально допустимого для поликарбоната радиуса. Узнать его можно у продавца материала.
В качестве вертикальных опор выступают дуги из гнутого металла или пластика. Для теплицы длиной 4-5 метров достаточно двух вертикальных элементов – на переднем торце и на заднем. При большей длине дуги следует располагать с интервалом не более одного метра. Арки прикручиваются (или привариваются) к прямоугольному основанию.
Между собой дуги соединяются при помощи горизонтальных элементов каркаса – направляющих. Без учета основания, потребуется от 5 до 7 направляющих. Один элемент должен располагаться в наивысшей точке теплицы, остальные равномерно распределяются слева и справа от него.

Чертеж арочной поликарбонатной теплицы из профильной трубы

Схема арочной теплицы из поликарбоната

Размеры теплицы из поликарбоната, чертеж

Еще один чертеж теплицы из поликарбоната

Теплица из ПВХ труб своими руками

В этой статье вы найдете пошаговую инструкцию, как сделать теплицу из пластиковых труб самостоятельно! Также рекомендуем прочитать статью о том, как провести уборку теплицы из поликарбоната осенью.
