Съемники своими руками для гаража

Как съёмник облегчает жизнь автовладельца

С помощью этого инструмента можно провести демонтаж подшипников, втулок, шкивов, фланцев и других узлов, снять или зафиксировать кольца и шестерни, отремонтировать элементы ходовой. Он сильно облегчает процесс технического обслуживания и ремонта разных частей транспортного средства. Используя правильный съёмник, вы быстро и просто замените повреждённый элемент без риска повреждения соединённых с ним элементов машины. Вдобавок инструмент можно использовать для работы с труднодоступными частями авто, в удобной позиции.

Изделия могут иметь разную конструкцию, но чаще всего встречается следующая — несколько лап захвата, которые имеют форму крюков, и резьбовой стержень между ними. Благодаря такому строению можно легко ухватить требуемый элемент и выпрессовать из него подшипник.

Виды

Инструменты подразделяются на две группы.

• Гидравлические. При их работе применяется гидравлическая тяга, снятие и посадка выполняются в полуавтоматическом режиме. Основной частью такого съёмника является гидравлическая гайка, внутренняя полость которой давит на специальный поршень. Тот в свою очередь передаёт усилие на нужную деталь. Гидравлическая модель востребована у владельцев грузовиков и других крупногабаритных машин — с её помощью можно без особого труда снять самые массивные внутренние части.

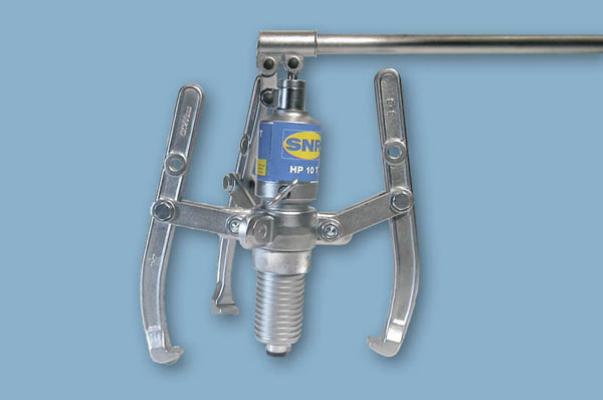

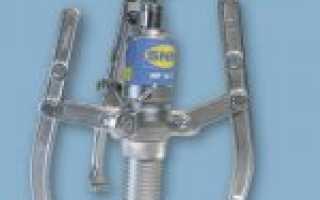

Так выглядит гидравлический съёмник подшипников

• Механические. Действуют от мускульной силы человека, востребованы для монтажа/демонтажа ступичных подшипников. Бывают двухзахватными, трёхзахватными и внутренними. Двухзахватные — самые простые. Их используют там, где нужен максимальный контроль процесса. Трёхзахватные оснащаются тремя лапами и применяются для работ с передней ступицей и генератором. Внутренние варианты пригодятся для снятия шариковых и игольчатых роликовых подшипников, вдобавок ими можно демонтировать разные латунные муфты.

Это интересно: Первые в России кольцевые гонки ретромобилей

Своими руками можно сделать разные инструменты, но лучше всего изготовить универсальный трёхзахватный вариант — его удобно использовать.

Схема двухзахватного съемника

Чертежи съёмников. Приспособления для ремонта. Инструмент

Чертёж съёмника гайки штока стойки передней подвески.

Чертёж универсального винтового съёмника пальцев рулевых тяг.

Чертёж стяжек пружин передней и задней подвесок.

Чертёж съёмника для выпрессовки сайлент-блока амортизатора задней подвески.

Чертёж съёмника для запрессовки сайлент-блока амортизатора задней подвески.

Чертёж съёмника ступичного подшипника переднего и заднего колёс.

Выколотки для выбивания ступичного подшипника

Фото выколоток для выбивания ступичного подшипника

Оправки для запрессовки ступичного подшипника

Фотография оправок для запрессовки ступичного подшипника переднего и заднего колеса ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115. На фотографии также показаны кольца от старых ступичных подшипников, они также помогают при запрессовке.

Чертёж съёмника для замены резинометаллических шарниров задней балки.

Замена резинометаллических шарниров задней балки

Фотография съёмника

Чертёж съёмника для замены сайлентблоков рычага передней подвески.

Фотографии съёмника

Съёмник для замены сайлентблоков рычага передней подвески

Приспособление для сжатия тормозных цилиндров.

Приспособление для сжатия тормозных цилиндров изготовлено из старых тормозных колодок. Вроде всё видно на фото.

Фото приспособления для сжатия тормозных цилиндров.

Чертёж приспособления сжатия тормозных цилиндров

Источник

Делаем универсальный трёхзахватник своими руками

Чтобы сделать универсальный трехзахватный съёмник, предназначенный для работ с подшипниками размером от 202 до 308, понадобятся:

• листовой металл (шириной в 10 мм);
• металл-кругляк поперечником в 30 мм.

Если планируете снимать большие подшипники, возьмите листовой металл шириной в 15 мм и кругляк поперечником в 30 мм.

1. Первый этап изготовления — набросок. Рассчитайте длину лапок — она должна равняться 200 мм. Нанесите набросок на листовой металл в соответствии с чертежом и вырежьте лапки газорезкой, работающей на пропане и кислороде.
2. Обработайте заготовку большим наждаком. Размеры всех лапок должны быть примерно одинаковыми, но абсолютно безупречные параметры не обязательны — допускается разница примерно в 1 мм. Когда эта часть работы будет завершена, нужно просверлить два отверстия в верхней части каждой лапки — они будут использоваться для расширения инструмента. Диаметр отверстий должен соответствовать диаметру болтов на 8 или 10. Если планируется работа с крупными подшипниками, сверлится по 3 отверстия на 12 или 14.
3. Делаем сердцевину. Она изготавливается из металла-кругляка поперечником 30 мм и длиной 35 мм (50 и 45 мм при необходимости работы с массивными подшипниками). Берём заготовку и сверлим в ней отверстие под резьбу на 16 мм (30 при необходимости в более крупном изделии), нарезаем резьбу с мелким шагом. По сторонам через каждые 120 градусов наносим метки, к которым затем привариваем держатели лапок. Расстояние между ними должно быть равно ширине лапки. Теперь надо просверлить отверстия в держателях. Их следует расположить на определённом расстоянии от центра, чтобы лапка могла захватить большой подшипник.

   Так должны выглядеть детали будущего съемника

4. Финальная часть работы — изготовление винта. Для стандартного съёмника понадобится винт длиной в 350 мм с длиной резьбы 280 мм, для большого — 500 мм с резьбой в 420 мм. Обрабатываем заготовки на токарном станке, нарезаем резьбу. Верхнюю часть оставляем без резьбы — там нужно просверлить сквозные отверстия, расположенные перпендикулярно одно другому, имеющие небольшое смещение по высоте.

Это интересно: Запуск автомобиля зимой в мороз

Внешний вид готового изделия

Простой способ изготовления самодельного устройства для съёма

Этот вариант проще в исполнении, но изделие окажется не таким удобным. Вам понадобятся следующие инструменты и материалы:

• стальная труба, внутренний диаметр которой будет больше диаметра подшипника;
• металлическая пластина толщиной более 5 мм;
• болгарка;
• шпилька с гайкой или болт с длинной резьбой;
• несколько гаек.

1. Отрезаем кусок трубы нужных параметров.

   Отрезаем часть трубы

2. Размечаем на металлическом листе все нужные элементы, обводим трубу и подшипник.

   Размечаем будущие детали

3. Вырезаем детали болгаркой, обтачиваем их для соответствия точным параметрам.

   Вырезанные детали

4. Сверлим отверстия для болта в полученных шайбах.

   Сверлим отверстия для болтов

5. Все, съёмник готов!

Готовый съёмник

Съемник подшипников своими руками

Идеей поделился автор YouTube канала Mistry MakeTool. Советуем взять ее себе на заметку — пригодится для работы.

Для изготовления самоделки нам потребуются:

• квадратный пруток из металла;
• длинный болт (винт);
• крепежные болты с головкой под шестигранник;
• полоса металла.

Сначала берем квадратный пруток, и с помощью болгарки отрезаем от него три заготовки. Подгоняем их друг к другу, как показано на фото ниже.

Две длинных заготовки — это лапы захвата. Третья заготовка — соединительная перемычка, в которую будет вкручиваться винт.

В нижней части лап с помощью болгарки вырезаем зацепы.

Во всех трех деталях сверлим отверстия и нарезаем резьбу метчиком, после чего соединяем их вместе с помощью болтов.

В соединительной перемычке нужно просверлить отверстие для винта. Конец винта обтачиваем на гриндере.

Из полосы металла изготавливаем скобу, которую крепим к одной из лап захвата самодельного съемника. Предварительно необходимо будет просверлить крепежные отверстия.

В торце скобы также сверлим отверстие и нарезаем в нем резьбу. Вкручиваем болт для ограничения хода второй лапы захвата.

Наша самоделка готова. Теперь можно испытать ее в работе и проверить, что в итоге получится. Для этого потребуется вал с подшипником.

Принцип работы устройства довольно прост. Сначала цепляем лапы захвата за подшипник, и устанавливаем нужную ширину между лапами, подкручивая болт в торце скобы.

Далее упираем конец винта в торец вала, на котором «сидит» подшипник, и начинаем закручивать его по часовой стрелке — в сторону закручивания.

Крутим до тех пор, пока подшипник не окажется на свободе. Такая процедура обычно длится не более 1-2 минут.

Таким образом, приспособление оказалось рабочим, и самое главное — изготовить его очень просто. И никакой сварки не нужно.

Подробно о том, как сделать съемник для подшипников для использования в мастерской или гараже, вы можете посмотреть на видео ниже.

Из основных преимуществ самодельного устройства стоит отметить простоту сборки, возможность использовать обрезки металлолома и надежность в работе. Рекомендуем!
