Чистим лямбда зонд (датчик кислорода) в домашних условиях

Признаки неисправности датчика кислорода

Как мы все понимаем, ничего нет вечного. Через определенное время датчик кислорода в лучшем случает начинает выдавать неправильные данные в блок управления, в худшем случае вообще перестает работать.

Причины и признаки неисправности датчика можно узнать на этой странице .

Но основной признак неисправности устройства это повышенный расход топлива и сниженная динамика автомобиля, которые не трудно не заметить.

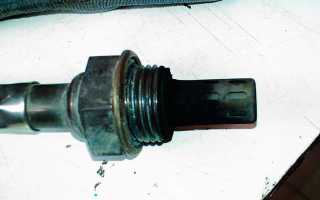

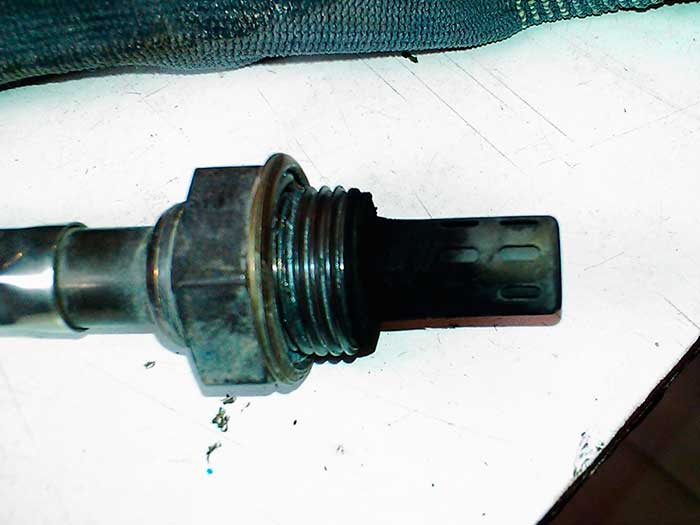

Через определенный пробег машины датчик кислорода, а точнее его керамическая основа (циркониевая керамика) с платиновым напылением, покрывается свинцовыми отложениями, слоем сажи и нагара.

Безусловно у нормального водителя сразу же возникает потребность в удалении данных отложений.

Но сложность ситуации заключается в том, что воздействовать на керамическо-платиновую основу датчика кислорода механически с использованием абразивных инструментов и материалов нельзя. Основа будет повреждена и устройство придется заменить.

Покупать новый лямбда зонд даже через 40 – 50 тыс. км. пробега авто будет дорого, поэтому чистка датчика кислорода, тема всегда актуально, но делать это нужно правильно по инструкции указанной ниже.

Также читайте про способы проверки лямбда зонда мультиметром и другими приборами.

Нужна ли чистка?

Как вы можете видеть, работа у лямбда-зонда довольно важная, без него двигатель не сможет функционировать правильно и экономично. Да, именно в целях экономии топлива и снижения токсичности устанавливается этот прибор на автомобиль. Может осуществляться чистка лямбда-зонда ортофосфорной кислотой. Но это нужно, если произошло загрязнение активных элементов.

При длительной эксплуатации даже в абсолютно идеальных условиях на электродах скапливается нагар, который мешает осуществлять замеры. Нужно отметить, что для некоторых автомобилей стоимость лямбда-зонда может доходить до 30-40 тыс. рублей. Поэтому, чтобы не тратиться на дорогостоящий ремонт, рекомендуется производить своевременное обслуживание и очистку. Сделать ее можно самостоятельно, никаких проблем при проведении работ не возникнет.

Ортофосфорная кислота

Суть метода заключается в том, что ортофосфорная кислота способна за несколько минут (10 – 15), иногда больше, снять отложения с керамическо-платинового основания устройства не повредив его.

Для выполнения работ понадобиться не менее 100 миллилитров данного химического вещества или его аналогов (смотрите ниже).

Проблема заключается в том, что нужно аккуратно демонтировать защитный колпачок, который изготовлен из нержавеющей стали.

Ножовкой по металлу это сделать можно, но чревато повреждением самой рабочей основы, поэтому данный способ исключен (хотя можно попробовать на свой страх и риск).

Для этих целей используют токарный станок, с помощью которого у самой основы устройства, около резьбы, аккуратно резцом срезают колпачок освободив тем самым доступ к рабочей основе датчика.

Но не у каждого есть доступ к токарному станку.

Решить данную проблему можно с помощью напильника, которым аккуратно пропиливаются отверстия (окошки) в защитном колпачке размерами 4 – 5 мм.

Получив полный или частичный доступ к рабочему стержню лямбда зонда можно приступать к его чистке.

Опускать полностью устройство в ортофосфорную кислоту нельзя, только сам сердечник.

Или можно использовать кисточку из натуральной щетины.

Кисточка должна быть тонкой, чтобы как можно больше захватить поверхности сердечника. Зубная щетка не удачное решение, за исключением ситуации, когда защитный колпачок снят.

Аккуратно смачивая и омывая поверхность рабочего стержня устройства будет наблюдаться такая картина: загрязнения будут постепенно сходить, а сам сердечник будет приобретать стальной оттенок.

Добившись результата, промойте датчик чистой водой, дайте ему высохнуть и при необходимости повторите процедуру.

В дальнейшем закрепите защитный колпачок (если он снимался) с помощью аргоной сварки.

Проверьте состояние прокладки датчика кислорода и установите его на штатное место.

Если до этого появлялась ошибка Check Engine, то ее придется сбросить.

Недостатки и подводный камни:

• не каждый сможет найти хорошего токаря, который выполнит такую работу, поэтому напильник вам в помощь;
• опасность использования ортофосфорной кислоты, нужно исключить попадания ее в глаза и во внутрь организма. Можно использовать преобразователь ржавчины, в составе которого и входит упомянутый компонент. Или обратите внимания на такие названия «ФЛЮС ИЛИ КИСЛОТА ДЛЯ ПАЙКИ», как правило все это можно найти в строительных магазинах, но это тоже опасные химические вещества;
• защитный колпачок может иметь два слоя (двойную оболочку), что усложняет пропилку устройства напильником, здесь спасет только замачивание сердечника;
• невозможно быстро проверить результат работы, если конечно сразу не появиться ошибка Check Engine. Только через время замеряя расход топлива, наблюдая за «поведением» автомобиля картина будет ясна — выбрасывать лямбда зонд или нет;
• в некоторых случаях для полной очистки 10 минут будет мало (все зависит от степени загрязнённости устройства), придется ждать от 1 до 3 часов, чтобы был результат.

Как почистить лямбда-зонд в домашних условиях: инструкция.

Первым делом этот лямбда-зонд нужно найти. Сделать это можно под капотом своего автомобиля перед катализатором. А в современных автомобилях таких датчиков ставится два – до и после катализатора, поэтому рассмотреть их проще всего с ямы.

Найдя в своей машине лямбда-зотд (-ы), демонтируйте его (их) с помощью ключа подходящего размера.

Затем переходите к очистке.

Данный метод можно было бы назвать одним из самых простых и быстрых, если бы ни необходимость к полному/частичному доступу к керамико-платиновому основанию устройства, спрятанному за защитным металлическим колпачком, снять который не так-то и просто, учитывая невозможность работы ножовкой по металлу, так как она может повредить рабочую основу.

Если такого станка у вас нет, можете попробовать воспользоваться напильником. Убрать с его помощью защитный колпачок у вас, конечно, не получится, а вот проделать окошки (5-миллиметровые отверстия) в нем – легко.

Итак, когда доступ к рабочему стержню лямбда-зонда обеспечен, можете переходить непосредственно к процедуре его очистке.

Для этого возьмите не менее 100 мл ортофосфорной кислоты (ее аналога: преобразователя ржавчины, флюса/кислоты для пайки и пр.), налейте ее в небольшую стеклянную емкость (рюмку, баночку, стакан и т.д.), а затем опустите туда сердечник засорившейся детали.

ВАЖНО: все устройство в ортофосфорную кислоту опускать нельзя!

Выждете 15-20 минут, промойте основание детали чистой водой, оставьте до полного высыхания. Если нужно, повторите процедуру, пока черно-коричневый сердечник вновь не приобретет металлический оттенок.

Если ни со второй, ни с третьей попытки очистить лямбда-зонд вам таким способом не удалось, попробуйте усилить воздействие агрессивной жидкости с помощью кисточки: постоянно смачивая и омазывая основание, вы очень скоро заметите, как загрязнения начнут сходить, возвращая детали первоначальный блеск.

К слову, если работы будут производиться на лямбда-зонде со снятым защитным колпачком, то вместо кисточки можно использовать что-то более крупное, например, старую зубную щетку.

В конце очищающих работ кислородный датчик опять же рекомендуется тщательно промыть чистой водой и хорошенько высушить.

Если снимался колпачок, то перед установкой детали его возвращают на место с помощью аргоной сварки.

При применении данного метода нужно помнить:

• ортофосфорная кислота (и ее аналоги в том числе) – опасное химическое вещество, поэтому работать с ними необходимо, соблюдая все правила безопасности и исключая ее попадание в глаза и внутрь организма;
• если лямбда-зонд сильно засорен, то названных 15-20 минут для его полной очистки может не хватить, поэтому в особо запущенных случаях время воздействия кислоты на сердечник следует увеличить до 1-3 часов, а иногда и целой ночи (не менее 8 часов);
• для проверки эффективности такого ремонта, как правило, требуется некоторое время, только оно даст возможность водителю оценить «поведение» авто и замерить расход топлива, исключение – загоревшаяся на панели приборов ошибка Check Engine, она бесспорный признак того, что реанимировать засорившийся лямбда-зонд вам не удалось;
• если в вашем автомобиле защитный колпачок кислородного датчика имеет двойную оболочку (два слоя), скорее всего, пропилить его напильником у вас не получится, поэтому единственный вариант очистки сердечника такого лямбда-зонда – замачивание его в кислоте вместе защитным элементом.

Используем газовую горелку или плиту

В данном случае нам понадобится газовая плита или горелка и уже известная ортофосфорная кислота.

Устройство опускается в кислоту на несколько секунд и быстро подносится к огню.

Будьте внимательны, не допустите воздействия больших температур на пластиковые чехлы, которые могут быть на устройстве.

Через определенное время (ждать придется не долго) на поверхности сердечника датчика, в процессе кипения кислоты, появится соль имеющая светло-серый цвет.

Кислота должна полностью выкипеть. Не допускайте попадания паров химического соединения в органы дыхания.

Уберите лямбда зонд от огня, а затем повторите процедуру снова до тех пор, пока соль перестанет проявляться.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.
